Відкриття світу автоматичних трафаретних друкарських машин: ваша подорож до досвіду
Jan 04, 2024
вступ
Розробка автоматичних трафаретних друкарських машин зазнала значної еволюції з моменту свого створення. Подорож почалася на початку 20 століття, коли ручний трафаретний друк був домінуючим методом. Перехід до автоматизації набрав обертів у середині-20 століття з появою напівавтоматичних машин, які забезпечували підвищену ефективність. Однак саме наприкінці 20-го та на початку 21-го століть було досягнуто значних успіхів у технології повністю автоматичного трафаретного друку. Такі інновації, як комп’ютеризоване керування, програмовані налаштування та роботизовані руки, зробили революцію в галузі, забезпечивши швидші темпи виробництва, вищу точність і зменшивши втручання людини. Інтеграція передових матеріалів, таких як спеціалізовані фарби та покращені трафаретні сітки, ще більше підвищила якість і універсальність автоматичних машин для трафаретного друку. Сьогодні ці машини відіграють ключову роль у різних галузях промисловості, включаючи текстиль, електроніку та пакування, демонструючи шлях, позначений технологічними проривами та безперервним удосконаленням.
Що таке автоматична трафаретна друкарська машина
Автоматична трафаретна друкарська машина, також відома як автоматичний трафаретний принтер або трафаретний друкарський прес, — це спеціалізоване промислове обладнання, призначене для великого обсягу та ефективного друку зображень або малюнків на різних підкладках, таких як текстиль, пластик, скло та папір. Процес передбачає використання сітчастого екрану, який несе зображення для друку. Цей екран покритий світлочутливою емульсією, яка піддається впливу світла, створюючи трафарет потрібного дизайну. Потім автоматична трафаретна друкарська машина за допомогою ракеля проштовхує чорнило через відкриті ділянки трафарету на підкладку, створюючи остаточне друковане зображення.
Автоматичні трафаретні друкарські машини відрізняються від ручних або напівавтоматичних машин високим рівнем автоматизації. Ці машини оснащені такими функціями, як комп’ютеризоване керування, програмовані параметри та часто містять роботизовані руки для точного та послідовного друку. Автоматичні трафаретні друкарські машини широко використовуються в галузях, де потрібен великомасштабний і повторюваний друк, наприклад, у виробництві одягу, рекламної продукції, вивісок та електронних компонентів. Автоматизація в цих машинах не тільки підвищує ефективність виробництва, але й забезпечує більшу точність і послідовність у процесі друку.
Принцип роботи автоматичної машини для трафаретного друку
Автоматична трафаретна друкарська машина працює на основі фундаментального принципу, що графічна частина трафаретної друкарської форми пропускає чорнило, тоді як неграфічна частина є непроникною для чорнила. У цьому процесі чорнило наноситься на один кінець форми для трафаретного друку, а ракель чинить тиск на чорнило, рухаючись по пластині до протилежного кінця. Під час руху ракель видавлює чорнило через сітку графічної частини на підкладку. В'язкість чорнила забезпечує збереження відбитка в певному діапазоні. Під час друку ракель підтримує лінію контакту як з формою трафаретного друку, так і з підкладкою, при цьому контактна лінія відстежує рух ракеля. Плата трафаретного друку залишається в рухливому контакті з підкладкою, тоді як інші ділянки пластини від’єднуються від підкладки. Такий поділ запобігає контакту чорнила та екрана, забезпечуючи точність розмірів під час друку та запобігаючи розмазуванню. Після того, як ракель завершує весь макет, він піднімається, одночасно піднімаючи форму трафаретного друку, і чорнило обережно повертається у вихідне положення. Це означає завершення процесу друку автоматичної трафаретної машини.
Особливості автоматичної трафаретної друкарської машини
1. Повністю автоматичний
Для роботи нашої машини не потрібен спеціалізований персонал. Він простий у використанні та ефективний, заощаджуючи час і гроші.
2. Автоматичне позиціонування
Ми пишаємося нашою здатністю підтримувати точність друку. Наша машина розроблена з автоматичним позиціонуванням, яке гарантує, що ваші роздруківки завжди будуть на місці.
3. Стабільність друку
Без системи друку не може бути продукту. Наша машина розроблена для забезпечення стабільності та узгодженості процесу друку.
4. Високоміцна вакуумна система
Наша машина оснащена високоміцною вакуумною системою, яка гарантує точність кожного друку.
5. 1-кольоровий друк до 60 см
Наша машина може друкувати прямі краї довжиною до 60 см одним кольором.
6. PLC і система управління сенсорним екраном
Наша машина розроблена з цифровою системою керування, яка дозволяє легко встановлювати необхідні параметри, що робить роботу простою.
7. Зручна настройка
З нашою машиною регулювати кут друку, тиск і відстань сітки – це просто. Скребок і водостійка планка контролюються точними рейками, що гарантує, що вони залишаються вертикальними та стабільними.
8. Вимикач аварійної зупинки
Безпека є нашим головним пріоритетом. Ми інтегрували в нашу машину вимикач аварійної зупинки для забезпечення безпеки та стабільності.
9. точність поворотного позиціонування
Наша машина оснащена технологією точного поворотного позиціонування Тайваню, яка дозволяє здійснювати багаторазове точне позиціонування. Він швидкий, стабільний і високоефективний.
Процес автоматичної машини трафаретного друку
Крок 1: Створено дизайн.
Для початку трафаретний принтер бере дизайн, який вони хочуть створити на готовому продукті, і друкує його на прозорій ацетатній плівці. Це буде використано для створення трафарету.
Крок 2: Екран підготовлений.
Далі трафаретний принтер вибере сітчастий екран відповідно до складності дизайну та текстури тканини, на якій друкується. Потім сітчастий екран покривається шаром світлореактивної емульсії, яка затвердіє під час прояву під яскравим світлом.
Крок 3: Емульсія оголюється.
Ацетатний лист із малюнком потім кладуть на екран з емульсійним покриттям, і все це піддається дуже яскравому світлу. Світло зміцнює емульсію, тому частини екрану, вкриті дизайном, залишаються в рідкому вигляді.
Крок 4: Емульсію змивають, створюючи трафарет.
Після того, як екран був відкритий протягом встановленого часу, ділянки екрана, які не були покриті дизайном, стануть жорсткими. Незатверділа емульсія потім ретельно змивається. Це залишає чіткий відбиток дизайну на екрані, через який проходить чорнило. Потім трафарет висушується, і трафаретний принтер зробить будь-які необхідні зміни або виправлення, щоб зробити відбиток максимально точним до оригінального дизайну. Тепер трафарет готовий до використання.
Крок 5: Елемент готується до друку.
Для початку принтер бере дизайн, який вони хочуть створити на готовому продукті, і друкує його на прозорій ацетатній плівці. Це буде використано для створення трафарету.
Крок 6: Чорнило вдавлюється через екран на предмет.
Трафарет опускається вниз на друкарську дошку, чорнило додається до верхнього краю трафарету, а ракель використовується для протягування чорнила по всій довжині трафарету. Це продавлює чорнило через відкриті ділянки трафарету, віддруковуючи малюнок на продукті під час прояву під яскравим світлом.
Крок 7. Щоб перевірити якість друку.
Потім надрукований продукт проходить через сушарку, яка «виліковує» чорнило та створює гладке, стійке до кольору покриття. Кінцевий продукт буде перевірено та ретельно вимито, щоб видалити будь-які залишки, перш ніж передати його новому власнику.
Сфера застосування автоматичної машини трафаретного друку
Рекомендується повністю автоматична машина для трафаретного друку

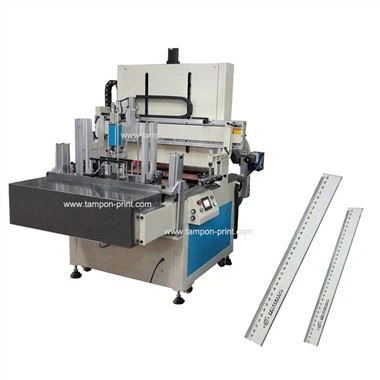

TS-60RS1 Автоматична трафаретна машина
Автоматична трафаретна машина спеціально розроблена для високошвидкісного та автоматичного друку лінійки. Створення системи друку та транспортування за допомогою високоточного двигуна для автоматичного завершення друку, зменшення праці та підвищення ефективності. підходить для друку лінійок у межах 60 см.
Різниця між ручною машиною для трафаретного друку та автоматичною машиною для трафаретного друку
Ручні трафаретні друкарські машини та автоматичні трафаретні друкарські машини суттєво відрізняються за роботою, ефективністю та виробничими можливостями. У ручній трафаретній друкарській машині оператор бере активну участь у різних етапах процесу друку, включаючи нанесення фарби, підйом і опускання трафарету та маневрування ракелем. Цей практичний підхід забезпечує більше контролю та гнучкості, але зазвичай повільніший і вимагає кваліфікованих операторів. Машини з ручним керуванням підходять для дрібносерійного виробництва та часто віддають перевагу для складних конструкцій або спеціалізованих проектів, де потрібен високий ступінь персоналізації.
З іншого боку, автоматичні трафаретні друкарські машини характеризуються високим рівнем механізації та зниженням участі оператора. Ці машини оснащені комп’ютеризованим керуванням, програмованими налаштуваннями та часто мають роботизовані руки для точного поводження з субстратом. Автоматизація значно підвищує швидкість і ефективність виробництва, завдяки чому автоматичні трафаретні друкарські машини добре підходять для великомасштабних і повторюваних завдань друку. Незважаючи на те, що автоматичні машини забезпечують більш швидкі темпи виробництва та послідовність, вони можуть мати обмеження щодо обробки складних або змінних конструкцій порівняно з ручними аналогами. Вибір між ручними та автоматичними трафаретними друкарськими машинами залежить від таких факторів, як обсяг виробництва, складність дизайну та рівень налаштування, необхідний для операції друку.
Поширені несправності та способи їх усунення в процесі друку
Несправність 1: робоча поверхня автоматичної трафаретної машини не вдихає.
Причина: зламався керуючий електромагнітний клапан або пошкоджений внутрішній блок.
Рішення: замініть і відремонтуйте.
Помилка 2: Вертикальний ковзанок автоматичного трафаретного принтера піднімається повільно.
Причина: підшипник вертикального ковзаючого сідла знемаслений або поршень циліндра зношений, а вал погнутий від магнітного впливу.
Рішення: долийте масло, змініть пароль поршня та відрегулюйте вісь.
Помилка 3: натисніть на ножний перемикач, і вертикальне ковзне сидіння опуститься, коли воно працює в напівавтоматичному режимі, а друкарське сидіння не рухатиметься після того, як воно переміститься вліво.
Причина: перемикач наближення з лівого боку розсувного сидіння не визначається або є проблема.
Рішення: відрегулюйте точку чутливості лівого безконтактного перемикача або замініть його.
Помилка 4: натискання ножного перемикача під час напівавтоматичної роботи, розсувне сидіння опускається та рухається вліво, а потім піднімається, але не рухається вправо.
Причина: безконтактний перемикач у верхньому лівому боці вертикально розсувного сидіння не розпізнається, або з безконтактним перемикачем виникла проблема.
Рішення: відрегулюйте верхній датчик безконтактного перемикача або кращий безконтактний перемикач.
Помилка 5: після перемикання автоматичної трафаретної машини рух угору відбувається на півтакту повільніше.
Причина: електромагнітний клапан керування заблоковано сторонніми предметами або електромагнітний клапан несправний.
Рішення: зніміть електромагнітний клапан, щоб очистити або замінити електромагнітний клапан.
Помилка 6: Автоматичний запуск неможливий.
Причина: мікроперемикачі верхнього та нижнього циліндрів автоматичної машини для трафаретного друку нормально закриті, і контакти не вмикаються, або таймер пошкоджений.
Рішення: відремонтуйте мікроперемикач або замініть таймер.
Помилка 7: деякі ділянки дизайну не повністю заповнені чорнилом.
Причина: недостатній тиск ракеля/Непостійний натяг екрана.
Рішення: відрегулюйте тиск ракеля та забезпечте рівномірний натяг екрана.
Помилка 8: надруковані зображення виглядають розмитими або розмитими.
Причина: надмірний потік чорнила/недостатній час висихання або затвердіння.
Рішення: зменшіть потік чорнила та забезпечте належне висихання або затвердіння відповідно до характеристик чорнила та підкладки.
Помилка 9: тьмяні дублікати зображень, що з’являються поряд із запланованим відбитком.
Причина: недостатньо очищені екрани/залишки на підкладці.
Рішення: Ретельно очистіть і знежирте екрани та переконайтеся, що підкладка чиста та вільна від забруднень.
Помилка 10: заблокована сітка, що спричиняє нерівномірний або переривчастий друк.
Причина: засохла фарба в сітці/Невідповідне покриття екрану або експозиція.
Рішення: ретельно очистіть сітку, підготуйте екран належним чином і перевірте час експозиції.
Помилка 11: Чорнило розтікається за межі наміченого дизайну.
Причина: надмірна в'язкість чорнила/недостатнє висихання або затвердіння.
Рішення: відрегулюйте в’язкість чорнила та забезпечте належні умови висихання або затвердіння.
Помилка 12: невеликі дірки або дефекти надрукованого зображення.
Причина: забруднення на підкладці/невідповідне покриття екрана.
Рішення: очистіть підкладку, переконайтеся, що покриття екрана належне, і перевірте сітку на наявність пошкоджень.
Помилка 13: Різниця в товщині фарби на друкованому зображенні.
Причина: нерівномірний тиск ракеля/нерівна поверхня підкладки.
Рішення: регулюйте та контролюйте тиск ракеля та забезпечте рівну поверхню основи.
